1. 건축음향성능 시뮬레이션 평가의 필요성
건축물은 친환경설계 및 환경시뮬레이션에 의한 디자인 요소의 반영 등 다양한 형태의 시도가 이루어지고 있으며 이러한 결과를 토대로 최적화된 건축설계를 진행하고 있다. 따라서 건축음향성능에 대한 관심이 높아지고 있으며, 설계 초기단계에서 실의 음향적 요소에 대한 충분한 검토와 계획이 중요시 되고 있다. 건축음향성능 시뮬레이션 평가는 각종 음향적 결함(에코발생, 음의분포 및 반사형태, 명료도 저하)을 사전에 검토하여 최적화된 음향성능을 갖는 실을 계획할 수 있는 장점이 있다.
2. 건축음향 계획 및 해석절차
1) 건축음향계획
a. 기본계획
- 형태분석과 규모산정
- 형상 및 내부마감재료 검토
- 조명 및 음향설비 검토
- 장비 설치 검토(위치, 설치방법)
b. 실용성 및 음향적 적합성 검토
- 사용목적 검토
- 사용용도에 따른 구분
- 경계벽, 창호 및 차음벽 구조와 바닥구조 검토
c. 건축음향제원 및 데이터 산출

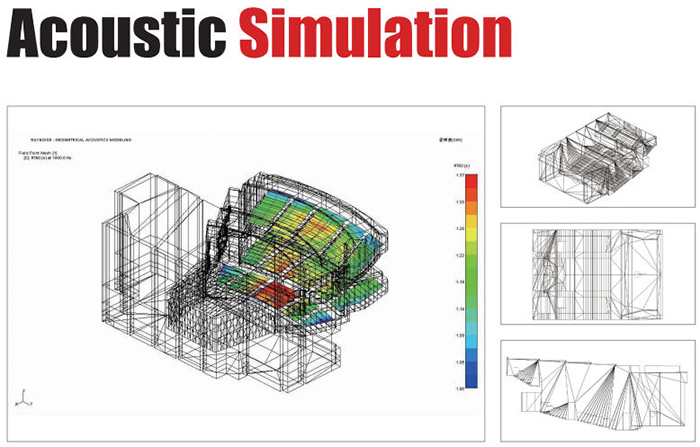

2) 시뮬레이션(Simulation)
a. 차원 Wire Frame 시뮬레이션
- 3D캐드 도면작업
- Geometry Mesh 작업
- 모델링 작업
b.에코면의 음향검토
- Ray Tracing에 의한 음향장해 분석
- 에코다이어그램 분석
c. 음의 3차원 유동해석
d. 음향인자해석
- 잔향시간(RT60),
- 음성명료도(대화의 이해): D50
- 음악명료도(음악에 대한 이해: C80
- 음성전달지수(RASTI),
- 음압레벨(SPL)
e. 청각적인 형태의 Ayralization
3) 건축음향설계
a. 현황파악
-음향 목표 설정
-프로젝트 목표와 가용예상 등 관련분야 제반사항 분석
-관련분야 연관성 및 검토사항 반영
b. 기본설계
-홀의 형태 및 용적확정
-마감구조의 디테일 및 좌석의 구성
-흡음 및 반사구조 설계 및 검토
4) 시공감리
a. 시공컨설팅 및 감리
-시공시 건축 및 전기음향의 현장상황 반영
-음향성능에 대한 최적화 및 품질관리
-시공 중 음향측정 및 음향시스템 설치 자문
-현장시공과정 체크
-측정을 병행하여 음향성능 체크
b. 성능평가
-준공 전까지 건물의 성능평가를 통한 최적의 음환경 확보
-다양한 측정을 통한 객관적 음향지표와 최종목표 확보 확인
-준공 후 테스트 및 정밀튜닝
-시스템 조정 및 보완

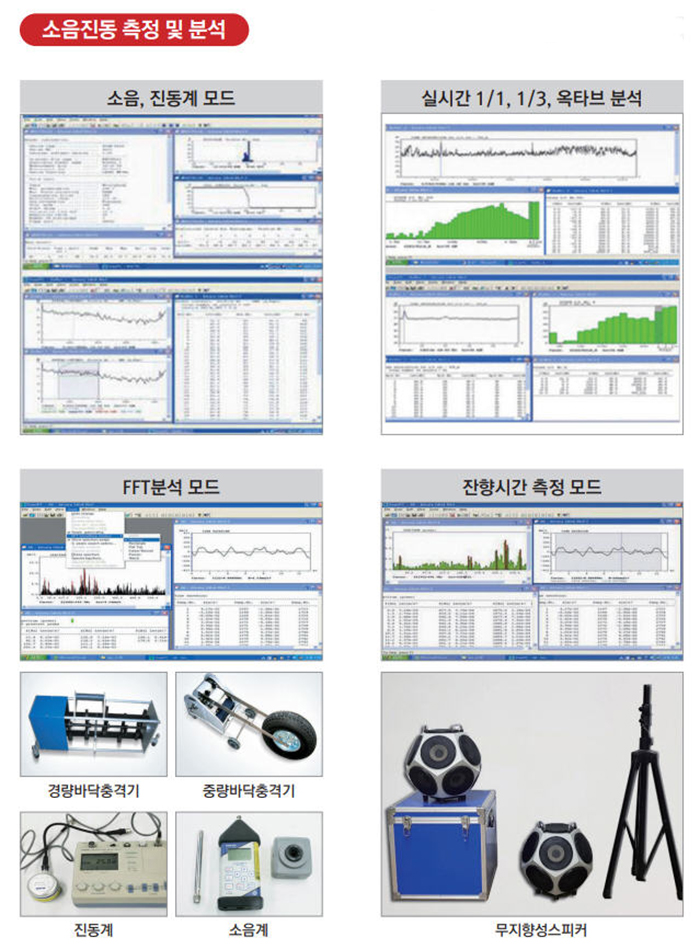

5) 측정 및 평가
a. 시공컨설팅 과정의 측정평가
-시공시 단계별 측정을 통한 음향성능 보안가능
b. 준공 측정평가
-준공 후 최적의 음환경을 확보했는지 판단
-테스트 및 정밀 튜닝을 위한 측정평가
3. 무대종합컨설팅
1) 무대종합컨설팅 개요
건축음향공간 설계시 용도에 맞는 운영계획, 음향에 대한 설계, 감리, 시공, 성능평가에 이르는 모든 과정을 종합적으로 컨설팅하는 시스템이 있어야만 만족할 만한 음환경이 확보될 수 있다. 무대종합컨설팅 프로세스는 건축음향, 소음진동, 전기음향, 공연장 컨설팅 등의 각 분야에 대한 설계 및 시공단계에 따르는 건축음향공간 전반에 대한 과정을 단계별로 진행한다.
a. 사전조사
- 목적성 검토 및 제안
- 문제점 파악 및 자료 수집/검토
b. 기본설계
-계획조건 설정, 크기, 형태, 최적, 음향조건 제안
-객석 배치 및 동선 체크
-내장재의 음향 성능 검토(흡음/차음)
-기본 컨설팅 보고서 작성/제출
c. 실시설계
-기본 설계에 의한 실시 설계 체크 및 조정
-설계 컨설팅 보고서 작성/제출
d. 사후평가
-음향측정 실시
-최종 설계목표안에 따른 영향평가 실시 및 검토
2) 건축음향
a. 소음진동 방지계획
- 소음원의 진동특성 분석자료의 검토
- 공연장의 소음진동 영향을 최소화 할 수 있는 설계안 기획
- 실내의 소음진동 방지계획 수립
- 덕트, 배관을 통한 소음진동 절연방안 검토
- 창호의 차음계획 검토
- Floating 소음의 발생 가능성 및 저감대책의 검토
- 소음진동방지 설계보고서의 작성
b. 건축음향설계
- 실체적, 벽, 천장, 반사판의 형상 및 방향 기획설계
- 캐노피와 가변흡음시스템의 위치, 구조와 음향적 특성 검토
- 음향인자별 컴퓨터 시뮬레이션
- 마감재의 음향성능(차음, 흡음, 확산) 예측 및 검토
- 마감구조의 음향성능, 음향관련 자재의 설계
- 오케스트라피트, 리허설룸, 컨트롤룸의 음향설계
- 최종적인 건축음향 설계도면의 재점검 및 코멘트
- 건축음향 설계보고서의 작성
3) 전기음향
a. 전기음향설계의 프로세스
가. 설계도입
각 실별로 필요한 음향환경 계획
운용효율성/편리성을 감안한 전기음향 계획
나. 전기음향 시스템설계
건축음향과 연계한 스피커 배치 계획
적정스피커 Coverage 각도의 적절성
소요 음압레벨의 예측
엠프, 스피커 소요용량 계산서 작성
안전확성 이득 특성 계산서 작성
전기음향시스템 설계
음향장비의 선정
다. 시뮬레이션
-음압레벨분포(SPL, Distribution)
-Reverberation Time
-Speech Trasnmission Index, RASTI
-Definition(D50)
-Clarity(C80)
라. 제안
설계한 내용을 효과적으로 표현하여 설계에 관한 내용과 장점을 표현함
마. 시공
계약한 내역을 토대로 정확하게 시공하여 달성하고자 했던 목표와 기대효과를 달성
시뮬레이션 데이터와 실제의 데이터를 비교하여 시스템을 정교하게 구현검토
(KSF 2864, ISOO3382) 기준에 의한 실내음향측정평가
b. 전기음향설계의 기준설정
-설계 목표(음압 편차 +- 2.5dB(A) 이내)
|
음압편차
|
+- 5dB 이상
|
+- 4dB 이상
|
+- 3dB 이상
|
+- 2.5dB 이상
|
|
사람인지
|
일반인도 느낌
|
전문가만 느낌
|
느끼지 못함
|
최적의 음압 편차 특성
|
-설계목표(평균 음압 100dB(A))
|
평균 음압
|
최대 음압
|
장르
|
|
90dB
|
95dB ~ 100dB
|
강연, 세미나와 같은 스피치 진행에 적합 |
|
95dB
|
100dB ~ 105dB
|
연극, 영화 상영 등 일반적인 음악 공연에 적합 |
|
100dB
|
105dB ~ 110dB
|
오케스트라, 오페라, 뮤지컬 등 다양한 공연 모두 소화 |
|
105dB
|
110dB ~ 115dB
|
ROCK 공연 소화 가능 |
c. 전기음향설계 평가 및 검토
가. 전기음향 시뮬레이션을 통하여 스피커 위치 선정 및 커 버리지, 음압레벨, 명료도 등을 검토
나. 건축음향 파라미터를 고려한 최적의 음향설계
다. 3D 시뮬레이션 음향설계
4. 건축음향 설계 및 해석 사례

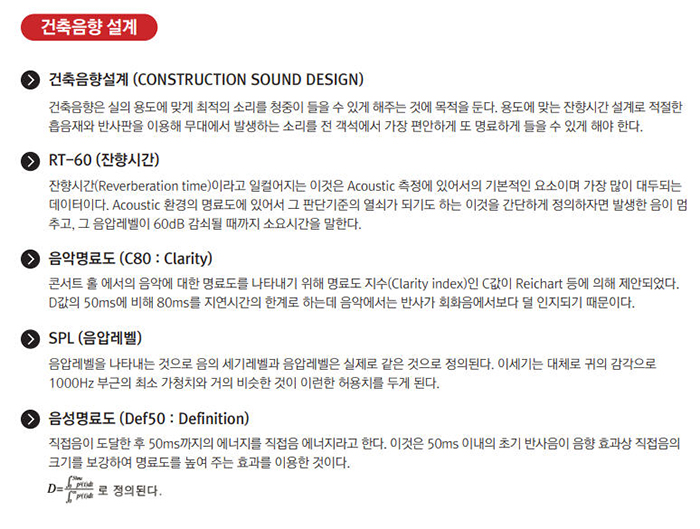

5. 건축음향 평가지표
|
평가지표
|
내 용
|
상세 설명
|
|
청취음량
|
음압레벨 (SPL)
|
균등한 음압분포와 전달된 에너지가 특정주파수에서 얼마나 부족한지를 평가 |
|
울림의 양
|
잔향시간
(RT60,RT30,RT20)
초기감쇠시간(EDT)
|
음원발생이 정지한 후 60dB까지 감쇠하는데에 소요되는 시간,최적잔향시간, 실용적 고려 |
|
명료도
|
음성명료도(D50)
|
지연시간이 50ms이내의 초기반사음과 전체음 에너지와 비유 |
|
음악명료도(C80)
|
음악에 대한 명료도를 확인 |
|
시간중심(T_s)
|
시간에 따른 음압의 감쇠 곡선에 있어서의 무게 중심 |
|
음성전달지수(STI)
|
변조주파수를 이용하여 음성전달성능 평가 지수 |
|
공간인상
|
측면 반사음 비율(LF)
|
전체 음에너지 중 양측면에서 반사되어 오는 음에너지
소리에 둘러싸인 정도 |
|
측방효과(LE)
|
0~80ms 사이의 전에너지와 25~80ms 사이에 도달하는 측면반사 음의 에너지비 |
|
실응답(RR)
|
25~85ms 사이의 측정반사음과 80~160ms 사이에 도달하는 전반사음이 공간적 효과와 관계가 깊음 |
|
양이간 상호상관도 (IACC)
|
청취자 두 귀에 도달하는 음들의 차이 |
